主芯片由于供貨原因，新項目不推薦使用，批量采購、選型咨詢、產品定制 請點擊左側在線客服咨詢。
OK4418-C3開發板是一款更便于集成到客戶產品中的嵌入式主板，搭載FET4418-C核心板 ，4核Cortex-A9 1.4GHz處理器；支持RGB與LVDS顯示接口；引出多路串口與USB，便于擴展連接其它外設及下位機；同時支持4G、WIFI、Ethernet與GPS定位，便于用戶完成設備聯網開發；采用9~18V寬壓輸入DC-DC隔離電源，具備自恢復過流保護、反接保護、短路保護，讓產品運行更安全、可靠。支持Android 5.1操作系統。適用于醫療儀器、環境監測等人機交互類產品應用。
產品特點：- 網口采用外置隔離變壓器方案，浪涌2kv保護，F(xiàn)PC座接口方便外引；
- 支持4G、WiFi無線聯網模塊；
- 支持GPS定位模塊；
-
支持雙屏顯示。
-
▊ 規格參數
FET4418-C與FET6818-C核心板參數表 CPU型號 S5P4418 架構 ARM Cortex-A9 主頻 1.4GHz 核心數 4 內存 1GB DDR3 存儲 8GB eMMC 操作系統
Android5.1.1 工作電壓 直流4.2V 工作溫度 0℃~+70℃ 工作濕度 10-90％RH無凝露 FET4418-C核心板參數表 功能 數量 參數 顯示 LCD 1 RGB888 24位，最高分辨率：2048x1280 LVDS 1 支持JEIDA和VESA輸出模式，4個數據通道，1個時鐘通道，最高分辨率：2048x1280 HDMI 1 HDMI 1.4，最高分辨率1080x1920 MIPI_DSI 1 MIPI DSI SPEC V1.01r11，最高4個數據通道，最高分辨率：1920x1200 CAMERA MPEG 2 8位并行接口，最大支持5-Megapixel； MIPI_CSI 1 D-PHY spec V1.00，最大支持5-Megapixel SD/MMC/SDIO 2 CPU最多支持3路，核心板引出2路SD/MMC接口，eMMC占用一路沒有引出核心板 USB HOST 1 USB 2.0 HOST（最高支持 480 Mbps），帶集成 HS USB Phy USB OTG 1 USB 2.0 OTG （最高支持 480 Mbps），帶集成 HS USB Phy UART 6 每個最高支持 5.0 Mbps； IIC 3 支持100kbit/s和400kbit/s IIS 3 最多支持3路 IIS 接口 SPI 3 最多支持3路SPI接口 Ethernet 1 10/100/1000Mbps自適應； PWM 4 4路PWM輸出 SPDIF 1 支持SPDIF接口 ADC 7 12位分辨率，最大輸入頻率100KHz，電源輸入范圍：0-1.8V 外部總線 1 最高數據總線寬度：16位，最高地址總線位數17位 JTAG 1 標準JTAG調試接口

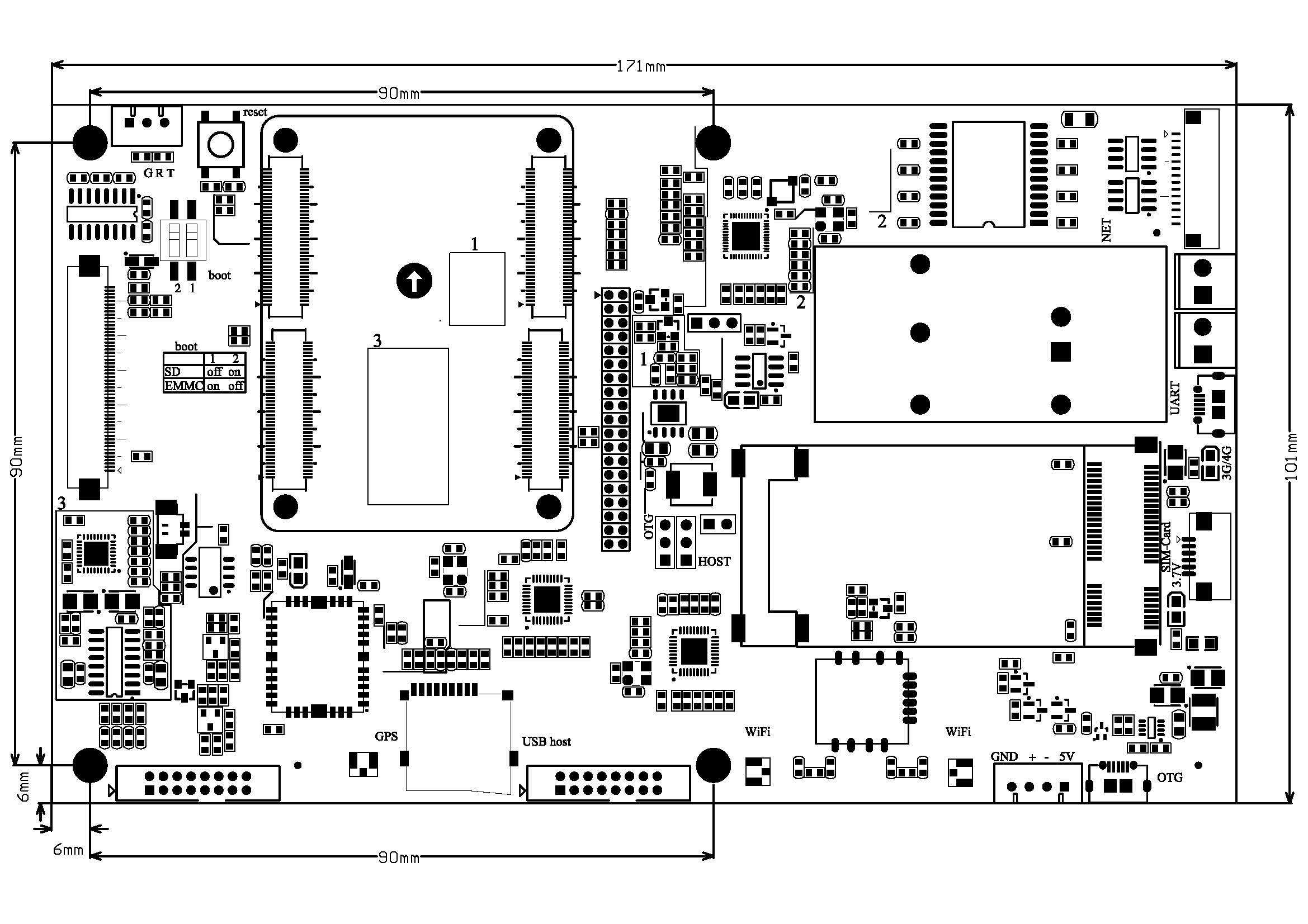

OK4418/6818-C3開發板參數表 尺寸 130mm×190mm 矩形 PCB 厚度 1.6mm， PCB層數 4 層 PCB 電源 直流 5V3A， 提供反接保護和過壓保護 工作溫度 0℃-70℃ 工作濕度 10-90％RH無凝露

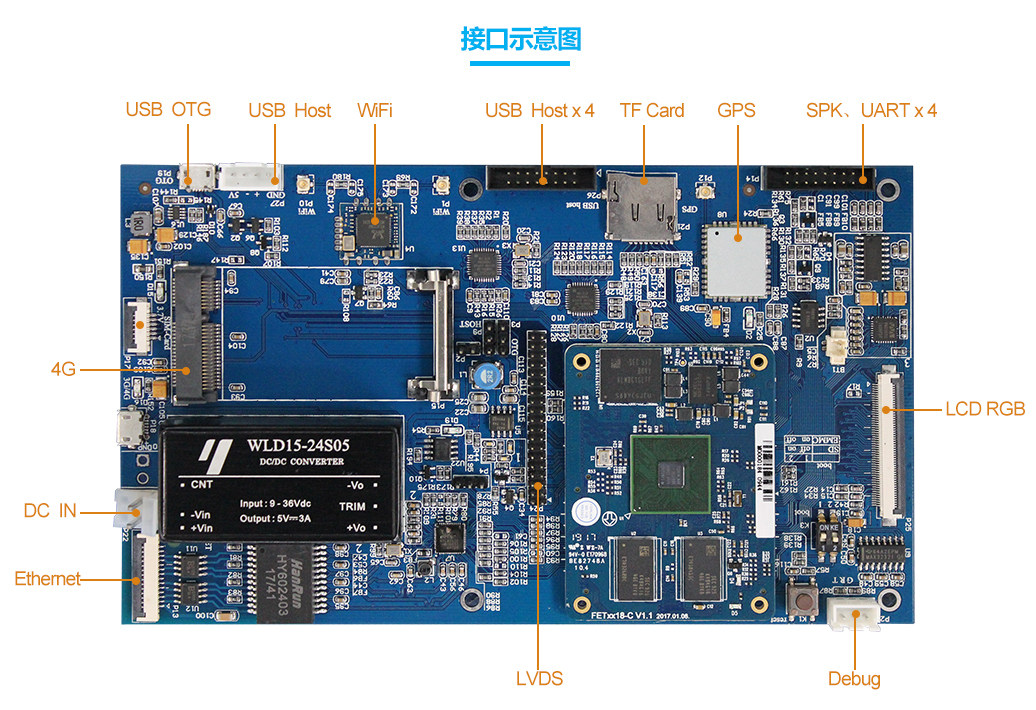

OK4418/6818-C3開發板功能參數表 名稱 說明 LCD 24bit RGB，支持電容觸摸，可適配飛凌液晶模組。 SPK 音頻功放輸出，4Ω，3W。 UART0\1 UART0和UART1 為 3.3V電平 UART2\3 UART2和UART3 為 5V電平 GPS GPS/GLONASS Storage slot 支持TF Card USB Host 5路，USB Host 2.0 WIFI 802.11 b/g/n USB OTG 與USB Host中3路為復用跳選 4G slot
支持ME909s-821 DC IN DC 9~18V，隔離電壓1.5KV，具備自恢復過流保護、反接保護、短路保護。 CH3.96mm*2Pin端子。
Ethernet 1000Mbps，板載隔離變壓器，采用1.0mm FPC引出，便于適配客戶儀器結構引出網口
LVDS 1路8位LVDS接口，支持電容觸摸 Debug RS232電平 System Android 5.1
-
